HIWIN R20-10B1-FSW-1089-1199-0.018 单螺母插管型FSW轴端加工品滚珠丝杠 详细规格参数 丝杠轴外径20导程10

扫码获取价格库存技术资料

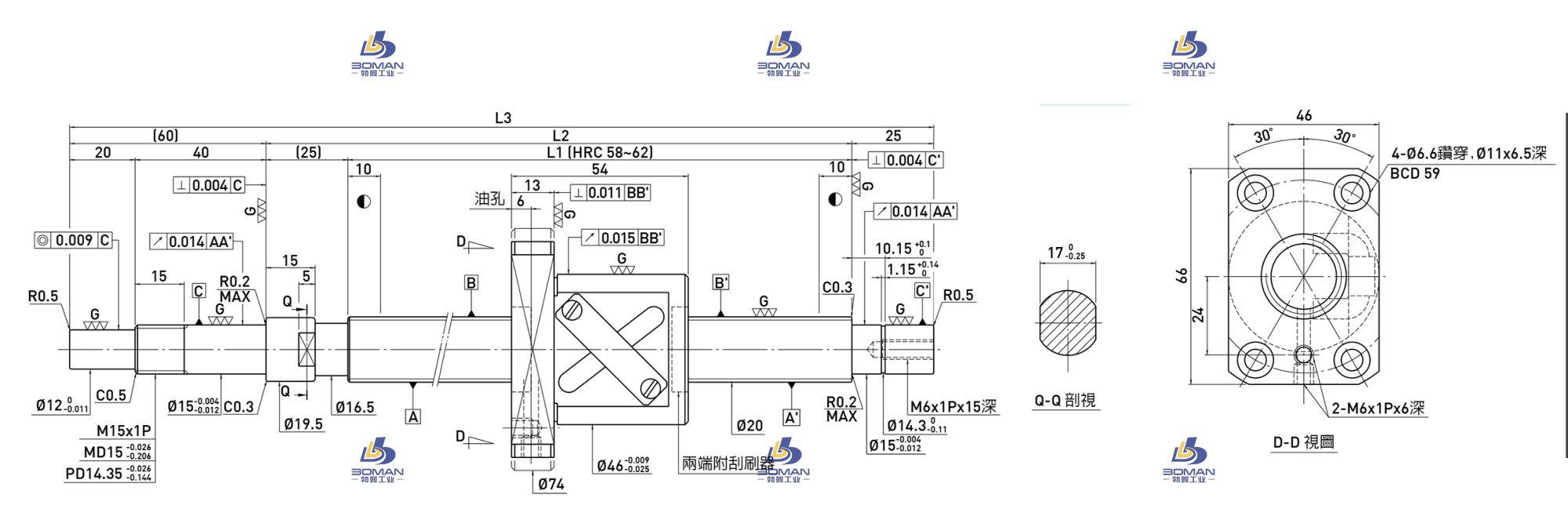

HIWINR20-10B1-FSW-1089-1199-0.018 单螺母插管型FSW轴端加工品滚珠丝杠 尺寸图

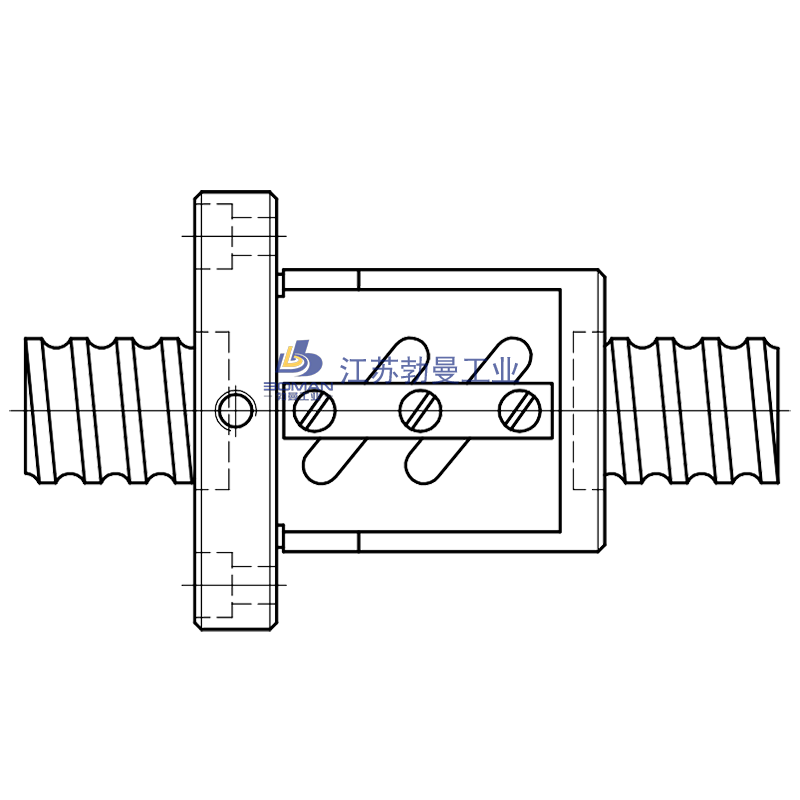

R20-10B1-FSW-1089-1199-0.018

HIWINR20-10B1-FSW-1089-1199-0.018 单螺母插管型FSW轴端加工品滚珠丝杠 详细规格参数

丝杠轴外径: 20

导程: 10

丝杠轴底径: 16.744

滚珠节圆直径: 20.8

钢球直径: 3.969

精度等级: 5

螺母直径: 46

法兰直径: 74

螺母长度: 54

螺母安装PCD: 59

额定动负载Ca:N: 718-1139

额定静负载C0a:N: 1094-2187

有效圈数: 2.5x1

轴向间隙: 0-0.005 MAX

最大行程: 1000

丝杠全长: 1199

导程精度代表运行距离误差ep:

导程精度变动vu:

轴心跳动:

单位重量kg:
